Branchement electrovanne

[Antho77]

Bonjour,

Mon projet d arrosage enterré prend forme et je pense commander le matériel la semaine prochaine.

Cependant j hésite encore entre des DV 9v ou 24v.

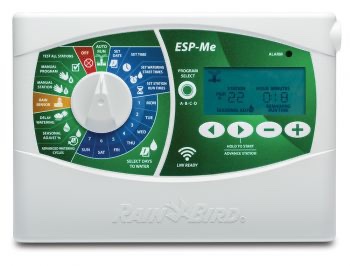

Les DV9v sont elles compatible avec le programmateur suivant?

De plus si j opte pour des DV24v comment connecter les électrovannes au programmateur?

J ai vu une vidéo qui expliquait que tous les fils noirs ( électrovannes et programmateur) devait être relié ensemble dans une connexion étanche. Est ce bien cela? Cette connexion peut elle rester dans le regard.

Si tel est le cas je suppose que le câble rouge est celui qui détermine chaque réseau?

Ainsi pouvez vous me confirmer si les DV9v sont compatible avec le programmateur et dans le cas contraire me confirmer comment connecter les électrovannes?

Merci
Anthony

[leroidugazon]

il faut impérativement des électrovanne compatible en 24 Vac ou 9 Vac donc il faut regarder sur la FT du programmateur le type de Vac à utiliser

[Antho77]

Visiblement ce programmateur ne fonctionne qu avec des 24v.

J ai regardé la notice et il faut visiblement connecter un fil neutre à la station puis relier chaque électrovannes entre elles avec un fil neutre et une connection étanche.

[PassionGazon]

Hello,
Tu vas trouver sur le programmateur, une borne appelée C pour commun, toutes tes électrovannes doivent avoir un fil relié dessus, et les autres fils de chaque électrovanne connectés sur les bornes 1, 2, 3, etc...

Thierry

[Antho77]

Ok la borne c est pour le fil neutre si j ai bien compris? Il faut les relier avec des connexions étanches?

Merci
Anthony

[PassionGazon]

Hello,
Oui il vaut mieux type scotch lock pour connexion 24V = Connecteur Scotchlock 314 – IP67
Oui, C pour le neutre.
Thierry
