Mise en place d'un système d'arrosage apparent Gardena

[DaRoms]

Pour des question de cout, à la mise en place du jardin l'année dernière, nous n'avons pas installé de système d'arrosage enterré (les différents paysagistes que nous avions consultés nous prenaient entre 4k€ et 5k€ pour la manip, je me suis dit qu'à ce tarif là je préférait avoir un gazon cramé l'été).

Bref, avec le temps (et ayant finalement renoncé à voir mon gazon cramer l'été) je me suis dit que je pouvais bricoler un système d'arrosage pour pas trop cher. Aussi, je me suis orienté sur un système à base d'éléments Gardena.

Aussi, j'ai acheté:

• 4x arroseurs-canons sur pic métalique Premieum Gardena (8136-20)

• 1x sélecteur automatique 6 voies Gardena (1197-20)

• 1x Programmateur d'arrosage Master Gardena (1892-20)

• 4x 10 supports de tuyau Micro-Drip Gardena (13208-20)

• 3x 50m de tuyau phi13x16 Claber

• 8x Raccord automatique phi13x16 Claber

Montant total de l'investissement: ~360€ .

Pour des raisons de pression, les 4 arroseurs sons connectés en parallèle sur les 4 premières sorties du secteur et j'ai 4 câbles qui courent autour de mon jardin dans mes bordures (d'où les 150m de tuyau). Les canons sont également plantés derrière les bordures afin que mon robot tondeuse (si un jour il ressert) ne tape pas dedans quand il tond.

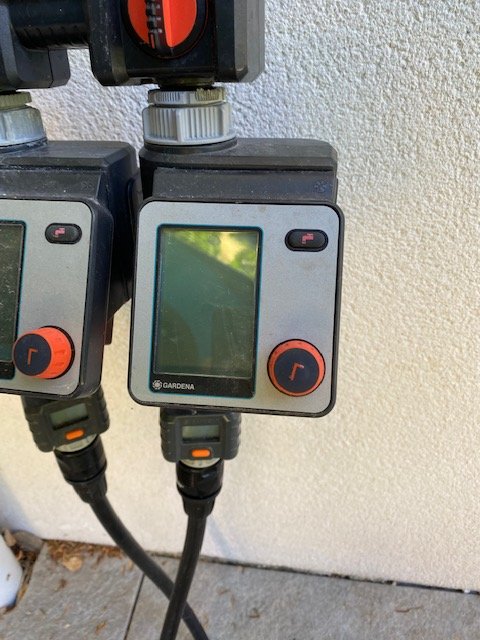

Le programmateur

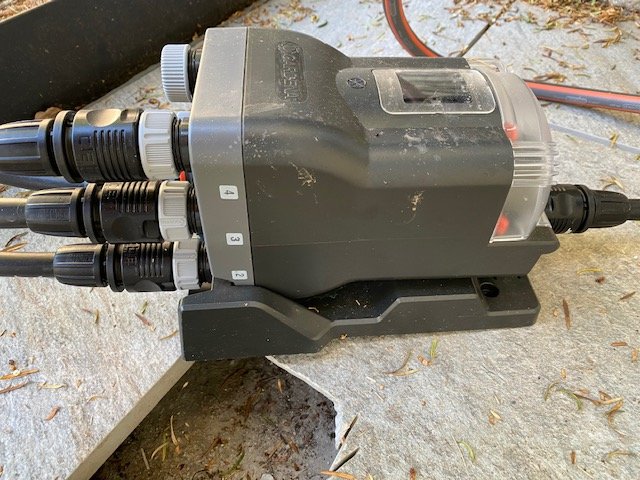

Le sélecteur 6 voies (dont 4 utilisés)

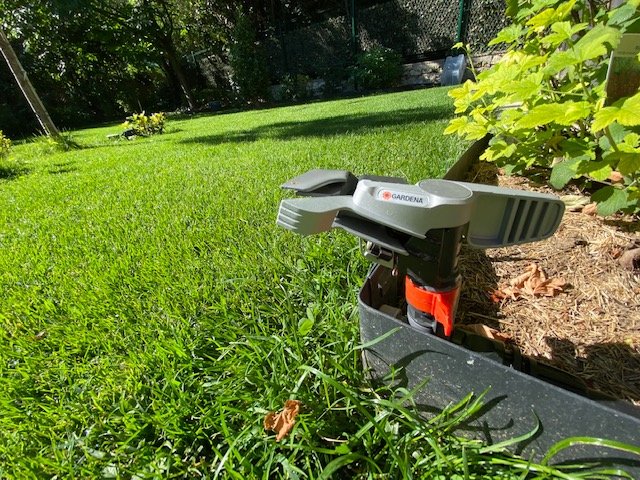

Un des 4 canon d'arrosage (derrière une bordure donc)

J'ai ensuite réglé les orientation des 4 cannons et réglé leur porté (ça ce n'est pas vraiment évident et très sensible car finalement ce n'est pas la pression que l'on règle mais une pièce mécanique que l'on rabat dans le jet).
L'objectif étant de couvrir un maximum de surface de gazon tout en évitant d'arroser la terrasse, la maison et la cabane (en acier ...). Ce n'est pas aisé car les canons a eau en mettent partout à proximité du lieu où ils sont implantés (près de la maison et près de la cabane) ... Je suis un peu deçu par les canons sur ce point là.
Je voulais aussi me donner la possibilité de réduire la quantité d'eau au fond du jardin dans la mesure où cette zone est quasiment tout le temps à l'ombre.
j'ai fait un petit plan à l'échelle pour m'aider à implanter les canons:

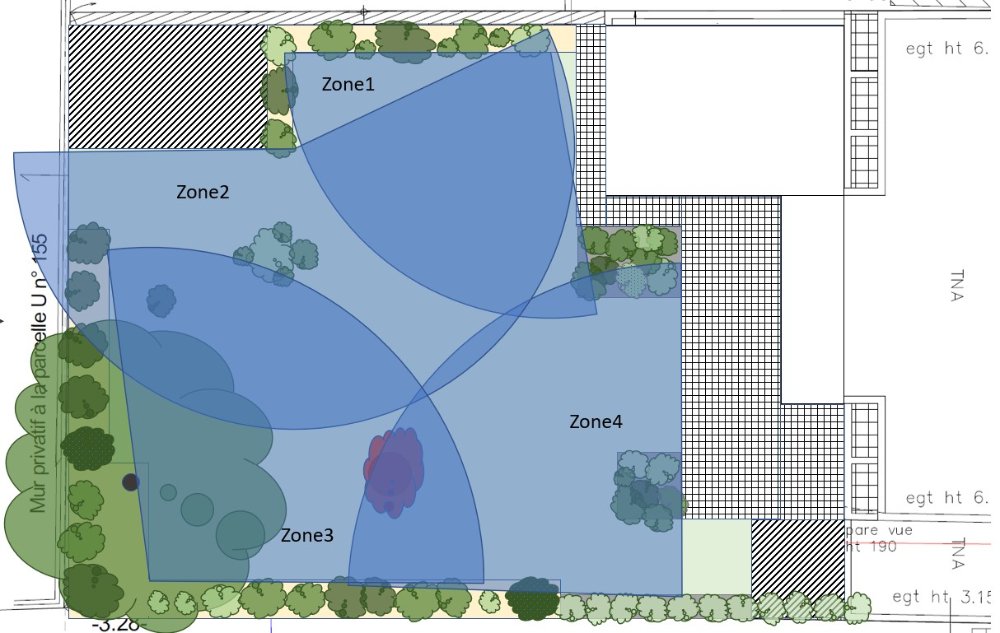

Plan d'arrosage du jardin et ses 4 zones

J'ai ensuite calculé les surfaces couvertes par chaque canon, puis calibré les débits d'eau (avec un débitmètre Gardena connecté en sortie de robinet) ce qui m'a permis de calculer la durée d'arrosage pour chaque zone :

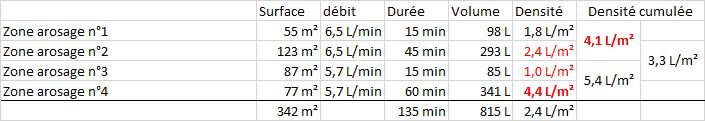

Calcul des durées d'arrosage

En gros avec ~2h d'arrosage par session, j'arrive sur 4mm dans les zones qui sont au soleil toute la journée 2mm dans les zones qui sont mi-ombre et 1mm dans les zones à l'ombre (ce qui me turlupine c'est que je ne trouve pas les même quantité d'eau quand je relève avec un pluviomètre, j'en ai ~1,5 à 2x plus).

J'ai programmé 2 sessions par semaines le matin entre 5h et 7h30 (il faut 5 minutes de pauses entre chaque canon pour que le sélecteur mécanique puisse commuter proprement, le programmateur gère ça tout seul).

[DaRoms]

Ca fait 10 jours que je rode l'ensemble, je pars en congés (très loin) demain et pour le moment, je ne suis pas très serein:

• J'ai l'impression que sélecteur décorne, dès fois il saute une zone. (Remarque, il ne faut pas tirer de l'eau pendant que l'arrosage fonctionne si non cela génère une baisse de pression qui fait changer de zone au sélecteur).

• Pour des raisons que je ne comprends pas, le programmateur déclenche chaque zone sur environ 1 minutes tous les matins à l'heure à laquelle chaque zone est supposé démarrer lors d'une session.

• Le réglage angulaire des canons ne me semble pas stable: ce matin j'ai été réveillé avec ma femme à 5h car le canon de la zone n°1 pointait directement sur la fenêtre de notre chambre ... Je me demande si ce n'est pas moi qui l'ai déréglé en tapant le canon avec ma tondeuse, mais je n'ai aucune certitude ...

• Après une séance d'arrosage, la cabane (en acier donc) est quand même bien mouillée: c'est le canon de la zone 2 qui en fout partout. Je n'ai malheureusement plus le temps de tout modifier.

D'autres ont t-il des expériences similaires avec ce type de matériel ?

[leroidugazon]

le canon d'arrosage est équipé d'une bague ou pas ?

[DaRoms]

Pour plus de sécurité, j'ai remplacé hier le canon de la zone1 (celui qui a tapé sur notre fenêtre) par une tête oscillante. Il y a moins de débit mais le détour de la zone est beaucoup plus précis.

Qu'appelles-tu un bague ?

[DaRoms]

Le réglage angulaire se fait au travers de deux ergots en plastique qui tournent autour de l'axe du canon (on les voit sur la photo, ils sont oranges) et qui bloquent le canon quand il arrive en buté.

[leroidugazon]

les deux ergots sont les bagues et souvent elles sautes donc à vérifier

[DaRoms]

Je n'ai pas re-eu de problème avec le positionnement de mes ergots. Je pense que j'ai du taper dans une tête avec ma tondeuse quand je faisait la périphérie du jardin.

Par contre mon sélecteur 6 voies me pose des problèmes. Régulièrement il fini sur une des 2 sortie qui est désactivée et reste bloqué dans cet état. C'est assez frustrant.

[DaRoms]

Bon, je viens de jeter un coup d'œil à ma consommation sur le site de Veolia.

Les jours où j'arrose je monte entre 2 et 3 m3 de volume d'eau consommé. Avec 815L par arrosage calculé (cf. le tableau plus haut) c'est pas cohérent. Du coup j'ai calibré mon débitmètre: j'ai rempli un sceau de 13L et j'ai regardé le volume d'eau affiché par le débitmètre: 7,5L ... J'arrose quasiment 2 fois plus que ce que je croyait (en même temps ça tourne pendant 2h à chaque arrosage ...). Du coup avec mes 2 arrosages par semaines je suis plus sur du 20L/m² dans les zones qui exposées au soleil ce qui correspond peu ou prou aux besoins en eau d'un gazon.

Et moi qui croyait y aller doucement sur la flotte ...

[Sebaube10]

Veolia ici aussi et quand samedi matin le gars est venu relever le compteur, il a failli décéder sur place quand il a vu que j'avais consommé plus de 800m3 cette année. Moi c'est quand je vais recevoir la facture d'eau que je vais faire un malaise.

Mais bon, gazon semé en mai, environ 500m2, je n'allais pas tout laisser crever car le faire refaire m'aurait couté aussi sinon plus cher que l'arrosage. Mais l'année prochaine, je ne recommence pas, il aura un an, il sera bien enracinné, donc si il pleut pas tant pis il repartira à l'automne comme chez tout le monde.

[DaRoms]

ha ouai, 800m3 ... Je suis un petit joueur. Je ne sais pas si l'eau est rejetée à l'égout où pas chez toi (chez moi c'est le cas), mais le cas échéant le prix du traitement est intégré au m3 (qui du coup peut doubler). Je suis à 4,2€/m3 TTC. Si c'est pareil chez toi ça va faire très très mal ...

C'est aussi pour cela qu'il est plus intéressant de faire son semis à l'automne: les besoins en eau sont radicalement plus faible et le gazon aborde son premier été avec un enracinement qui lui permet plus facilement de traverser les manques d'eau.
